Inverter Hybrid Solis 12KW 1 Pha
Inverter Hybrid Solis 12KW 1 Pha thuộc dòng S6-EH1P-L, là sản phẩm được thiết kế để đáp ứng các yêu cầu lưu trữ năng lượng mặt trời với quy mô lớn. Thiết bị cung cấp hiệu suất cao, khả năng vận hành linh hoạt và tích hợp nhiều tính năng bảo vệ tiên tiến. Đây là lựa chọn lý tưởng cho các hộ gia đình hoặc doanh nghiệp cần một giải pháp lưu trữ năng lượng hiệu quả và an toàn.
|
Thông số Solis
|
S6-EH1P12K03-NV-YD-L
|
|
Đầu vào DC (pin quang điện)
|
|
Công suất đầu vào tối đa
|
24kW
|
|
Công suất đầu vào hữu dụng
|
19.2kW
|
|
Điện áp đầu vào tối đa
|
550V
|
|
Điện áp định mức
|
380V
|
|
Điện áp khởi động
|
100V
|
|
Dải điện áp MPPT
|
80 – 520V
|
|
Dòng điện đầu vào tối đa
|
40A/40/40 A
|
|
Dòng điện ngắn mạch tối đa
|
50/50/50 A
|
|
Số lượng MPPT/Số chuỗi đầu vào tối đa
|
6-Mar
|
|
Pin Lưu trữ (Battery) Inverter Solis 12 kW
|
|
Loại pin
|
Pin Li-ion/ acquy lead acid
|
|
Điện áp định mức của pin
|
40 – 60 V
|
|
Công suất sạc/xả tối đa
|
12 kW
|
|
Dòng điện sạc/xả tối đa
|
250A
|
|
Kết nối
|
CAN/RS485
|
|
Đầu ra AC của Biến tần Hybrid Solis
|
|
Công suất đầu ra định mức
|
12 kW
|
|
Công suất biểu kiến đầu ra tối đa
|
12 kVA, 60 sec
|
|
Thời gian chuyển đổi dự phòng
|
<4 ms
|
|
Điện áp đầu ra định mức
|
L/N/PE, 220 V / 230 V
|
|
Tần số định mức
|
50 Hz / 60 Hz
|
|
Dòng điện đầu ra tối đa
|
54.5A/52.2A
|
|
Độ méo sóng hài điện áp ( tải tuyến tính)
|
< 2%
|
|
Đầu vào AC
|
|
Dải điện áp đầu vào
|
187-253 V
|
|
Dòng điện đầu vào tối đa
|
50A81.8 A / 78.3 A
|
|
Dải tần số
|
45-55 Hz / 55-65 Hz
|
|
Đầu ra backup AC của Hybrid Solis 12kW 1 pha
|
|
Công suất đầu ra định mức
|
12 kW
|
|
Công suất biểu kiến đầu ra tối đa
|
12 kVA
|
|
Pha vận hành
|
1/N/PE
|
|
Điện áp lưới định mức
|
220 V / 230 V
|
|
Tần số lưới định mức
|
50 Hz / 60 Hz
|
|
Dòng điện đầu ra lưới điện định mức
|
54.5A/52.2A
|
|
Hệ số công suất
|
>0.99 (-0.8 -> + 0.8)
|
|
Tổng độ méo sóng hài
|
<2%
|
|
Hiệu suất
|
|
Hiệu suất tối đa
|
> 97.6%
|
|
Hiệu suất Châu Âu
|
> 97.2%
|
|
BAT được sạc bằng Hiệu suất tối đa PV
|
> 94.9%
|
|
BAT được sạc/xả đến Hiệu suất tối đa AC
|
> 94.33%/93.51%
|
|
Bảo vệ
|
|
Bảo vệ ngược cực DC
|
Có
|
|
Giám sát lỗi nối đất
|
Có
|
|
Tích hợp AFCI (bảo vệ mạch hồ quang DC)
|
Có ( yêu cầu kích hoạt)
|
|
Lớp bảo vệ / Loại quá điện áp
|
I/II
|
|
Thông số chung Inverter Hybrid Solis 12kW
|
|
Kích thước
|
464 × 763 × 282 mm
|
|
Trọng lượng
|
48.5 kg
|
|
Cấu trúc liên kết
|
Cách ly tần số cao (đối với pin)
|
|
Dải nhiệt độ môi trường vận hành
|
-25 ~ +60°C
|
|
Bảo vệ xâm nhập
|
IP66
|
|
Cách thức làm mát
|
Đối lưu tự nhiên + quạt
|
|
Độ cao so với mực nước biển tối đa để hoạt động
|
4000 m
|
|
Tiêu chuẩn kết nối lưới điện
|
G98 hoặc G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 /
|
|
UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA
|
|
Tiêu chuẩn an toàn/EMC
|
IEC/EN 62109-1/-2, EN 61000-6-1/-2/-3/-4
|
|

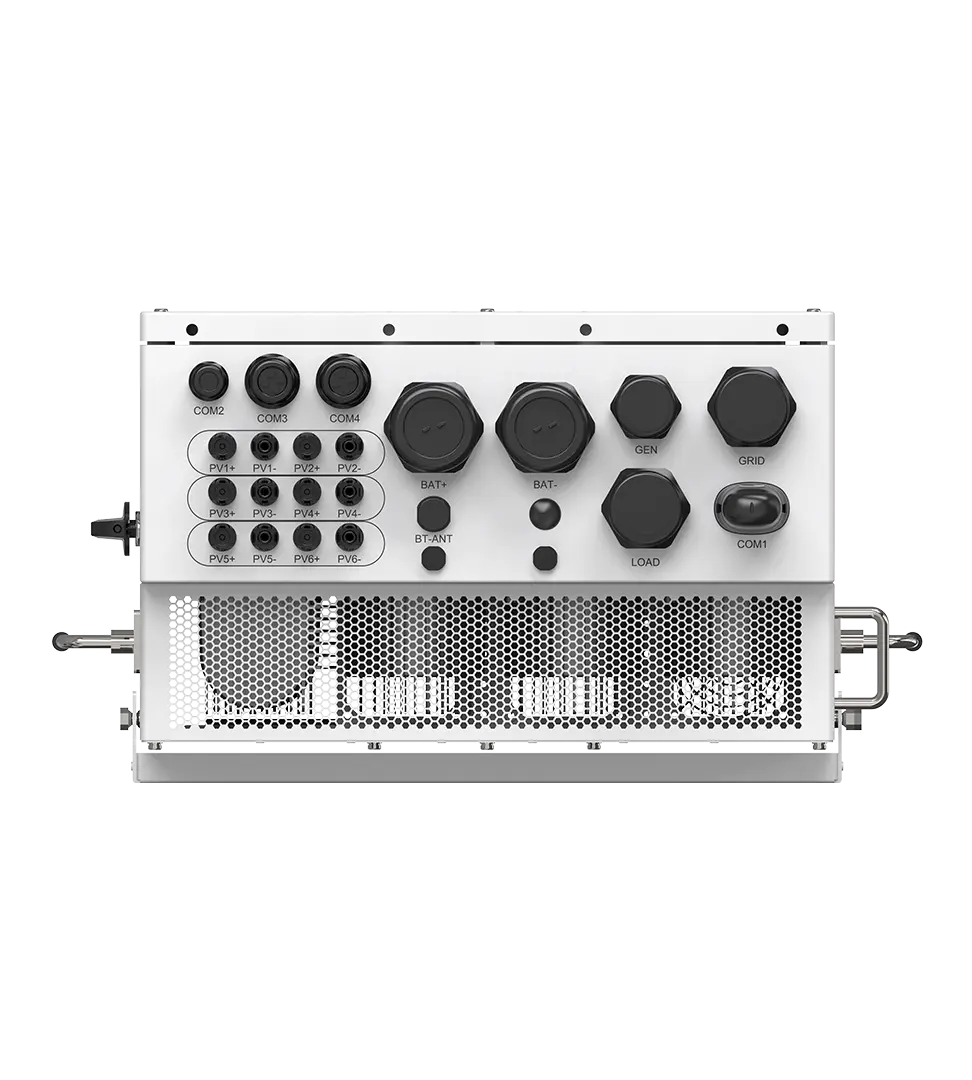

Đặc trưng
|
|
Kết nối DC
|
Đầu nối MC4
|
|
Kết nối AC
|
Đầu cắm kết nối nhanh
|
|
Hiển thị
|
LED + APP
|
|
Truyền thông
|
RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN
|
