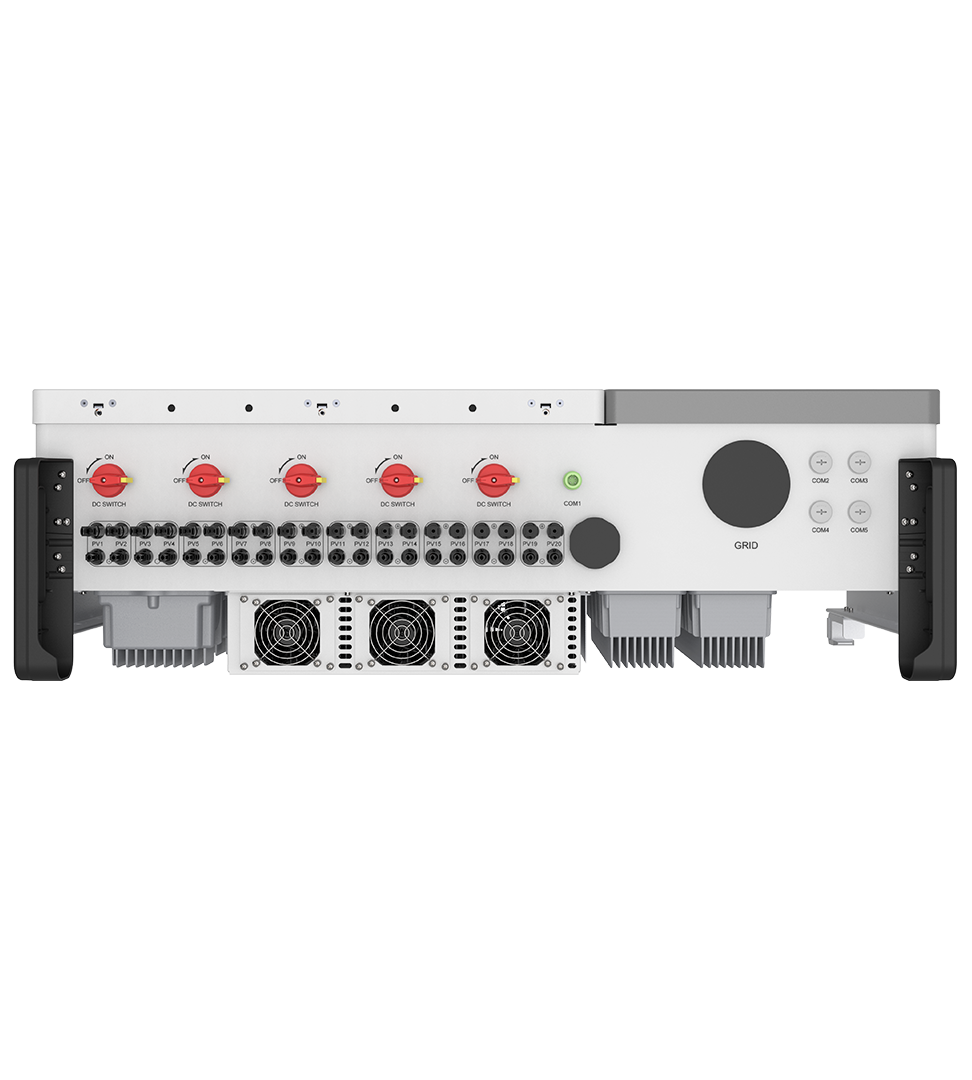

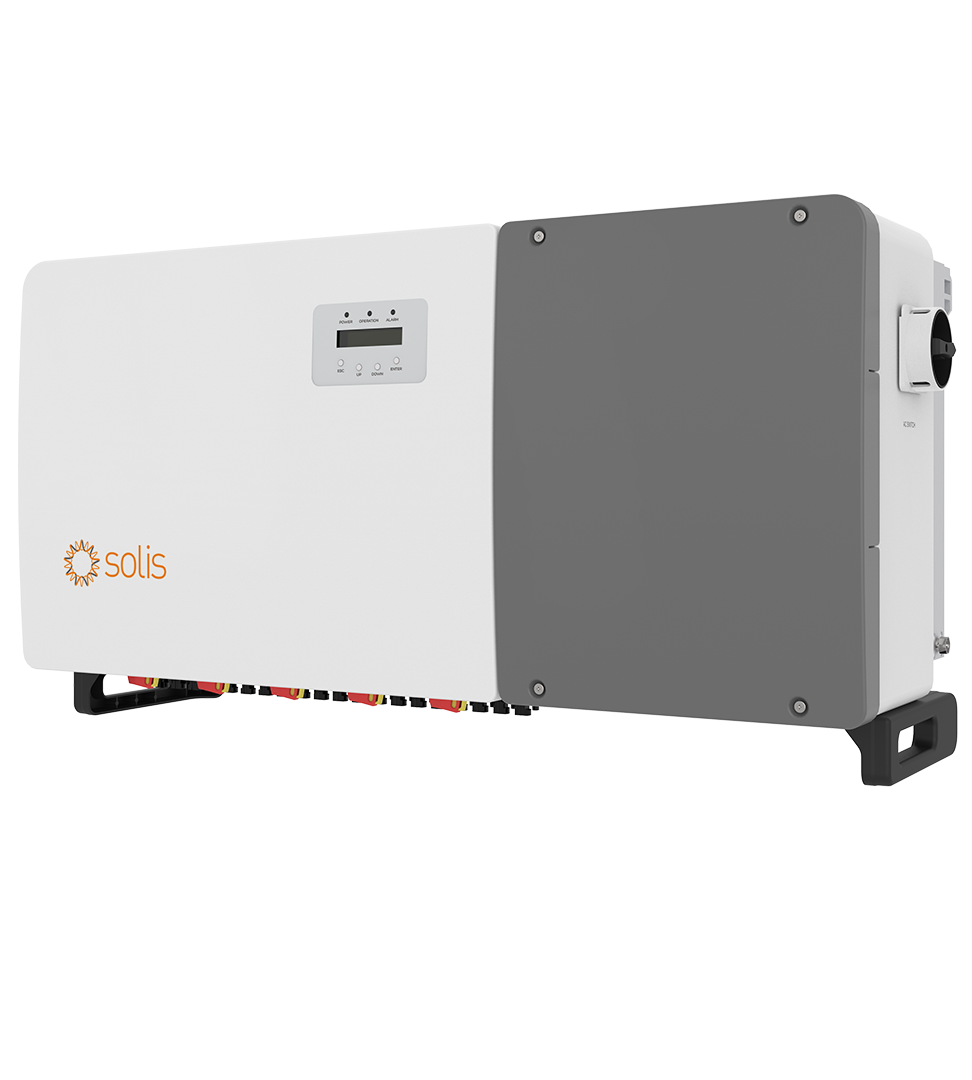

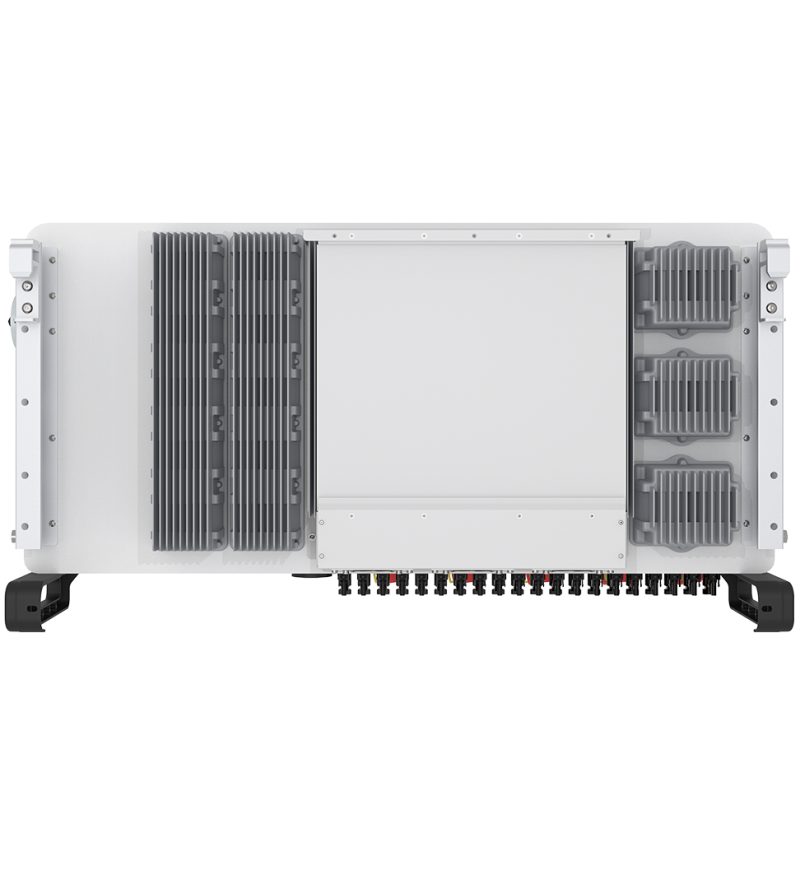

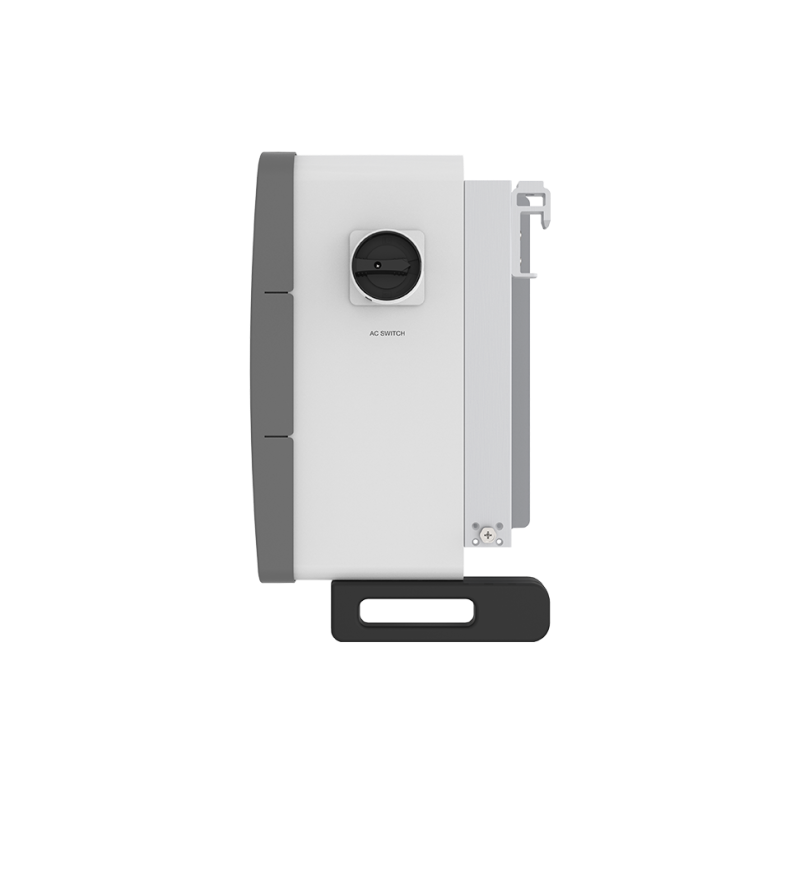

Inverter hòa lưới 3 pha 100kW S5-GC100K

Danh mục: Inverter hoà lưới

Liên hệ

Biến tần hòa lưới 3 pha 100 kW cho hệ thống điện mặt trời thương mại và công nghiệp.

Trang bị được 10 MPPT độc lập giúp năng lượng tối ưu và pin cấu hình linh hoạt.
Hiệu suất cao ~98,7 % với tỷ lệ DC/AC >150 % tăng sản lượng điện.
Bảo vệ an toàn mạnh mẽ , tích hợp chức năng AFCI chống hồ quang giảm nguy cơ cháy nổ.
Giám sát pin chuỗi thông minh và hỗ trợ quét IV thông minh , theo dõi hiệu suất dễ dàng.
Kết nối linh hoạt (RS485 + tùy chọn PLC/Wi-Fi/GPRS) và nâng cấp firmware từ xa .
Tương tự với module công suất lớn/hai chiều , dòng mỗi chuỗi đến ~16 A|

1. Đặc điểm nổi bật:

Biến tần hòa lưới 3 pha 100 kW cho hệ thươ
10 MPPT độc lập tối ưu lượng sản phẩm khi có nhiều hướng dẫn.
Hiệu suất ~98,7%, cho phép DC/AC.
IP66 + AFCI chống hồ quang , vận hành an toàn ngoài trời.
Giám sát thô, scan IV, nâng cấp từ xa.

2. Thông số kĩ thuật:

Mô hình	Solis 3 pha S5-GC100K
Đầu vào DC
Điện áp đầu vào tối đa	1100 V
Điện áp định mức	600 V
Điện áp khởi động	195 V
Dải điện áp MPPT	180 - 1000 V
Dòng điện đầu vào tối đa	10 × 32 A
Dòng điện ngắn mạch tối đa	10 × 40 A
Số lượng MPPT / số chuỗi đầu vào tối đa	10/20
Đầu ra AC
Công suất đầu ra định mức	100kW
Công suất biểu kiến đầu ra tối đa	110 kVA
Công suất đầu ra tối đa	110 kW
Điện áp lưới định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới điện định mức	152.0 A / 144.3 A
Dòng điện đầu ra tối đa	167.1 A
Hệ số công suất	> 0.99 (-0.8 -> + 0.8)
Tổng độ méo sóng hài	< 3%
Hiệu suất
Hiệu suất tối đa	98.70%
Hiệu suất Châu Âu	98.30%
Bảo vệ
Bảo vệ ngược cực DC	Có
Bảo vệ ngắn mạch	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ chống sét	Loại II DC / Loại II AC (Loại I tùy chọn AC)
Giám sát lưới điện	Có
Bảo vệ chống đảo	Có
Bảo vệ nhiệt độ	Có
Giám sát chuỗi	Có
Quét đường cong I/V	Có
Tích hợp AFCI 2.0	Tùy chọn
Tích hợp phục hồi PID	Tùy chọn
Tích hợp công tắc DC	Có
Tích hợp công tắc AC	Tùy chọn
Thông số chung
Kích thước (Rộng × Cao × Sâu)	1065 × 567 × 344.5 mm
Trọng lượng	91 kg
Cấu trúc liên kết	Không biến áp
Công suất tự tiêu thụ (đêm)	< 2 W
Dải nhiệt độ môi trường vận hành	-30 ~ +60°C
Độ ẩm tương đối	0 - 100%
Bảo vệ xâm nhập	IP66
Cách thức làm mát	Quạt làm mát thông minh
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, TOR, UNE 206006, UNE 206007-1, CEI 0-21, IEC61727, DEWA
Tiêu chuẩn an toàn / EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Đặc trưng
Kết nối DC	Đầu nối MC4
Kết nối AC	Thiết bị đầu cuối OT (tối đa 185mm²)
Hiển thị	LCD
Truyền thông	RS485, Tùy chọn: Wi-Fi, GPRS, PLC
