Inverter hòa lưới 3 pha 110kW S5-GC110K

Danh mục: Inverter hoà lưới

Liên hệ

Biến tần hòa lưới 3 pha công suất ~110 kW cho hệ thống điện mặt trời thương mại và công nghiệp lớn.
10 MPPT độc lập mức độ ưu tiên của nhiều pin chuỗi.
Hiệu suất cao ~98,7 % với tỷ lệ DC/AC >150 % , tận dụng tối đa công suất pin.
Chuẩn bảo vệ IP66 và tích hợp AFCI chống hồ quang cho toàn bộ hoạt động.
Giám sát đường cong IV và khả năng nâng cấp firmware từ xa.
Kết nối linh hoạt qua RS485/Wi-Fi/GPRS/PLC để theo dõi hiệu suất.
Mô-đun tương thích có hiệu suất lớn với mỗi dòng cao (~16 A).

1. Đặc điểm nổi bật:

ông suất lớn 110 kW phù hợp cho hệ thống điện thương mại và công nghiệp.
10 MPPT độc lập giúp tối ưu hóa sản phẩm điện từ nhiều pin/mái chuỗi khác nhau.
Hiệu suất hoạt động cao (~98,7 %) và DC/AC >150 % tận dụng tối đa năng lượng tấm pin.
An toàn cao với tiêu chuẩn IP66 và AFCI chống hồ quang .
Giám sát thông minh và nâng cấp firmware từ xa giúp quản lý dễ dàng.
Kết nối hoạt động qua mạng để theo dõi/điều khiển từ xa.
Tương thích tốt với mô-đun công suất lớn/hai mặt

2. Thông số kĩ thuật:

Mô hình	Solis 3 pha S5-GC110K
Đầu vào DC
Điện áp đầu vào tối đa	1100 V
Điện áp định mức	600 V
Điện áp khởi động	195 V
Dải điện áp MPPT	180 - 1000 V
Dòng điện đầu vào tối đa	10 × 32 A
Dòng điện ngắn mạch tối đa	10 × 40 A
Số lượng MPPT / số chuỗi đầu vào tối đa	10/20
Đầu ra AC
Công suất đầu ra định mức	110kW
Công suất biểu kiến đầu ra tối đa	121 kVA
Công suất đầu ra tối đa	121 kW
Điện áp lưới định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới điện định mức	167.1 A / 158.8 A
Dòng điện đầu ra tối đa	183.8 A
Hệ số công suất	> 0.99 (-0.8 -> + 0.8)
Tổng độ méo sóng hài	< 3%
Hiệu suất
Hiệu suất tối đa	98.70%
Hiệu suất Châu Âu	98.30%
Bảo vệ
Bảo vệ ngược cực DC	Có
Bảo vệ ngắn mạch	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ chống sét	Loại II DC / Loại II AC (Loại I tùy chọn AC)
Giám sát lưới điện	Có
Bảo vệ chống đảo	Có
Bảo vệ nhiệt độ	Có
Giám sát chuỗi	Có
Quét đường cong I/V	Có
Tích hợp AFCI 2.0	Tùy chọn
Tích hợp phục hồi PID	Tùy chọn
Tích hợp công tắc DC	Có

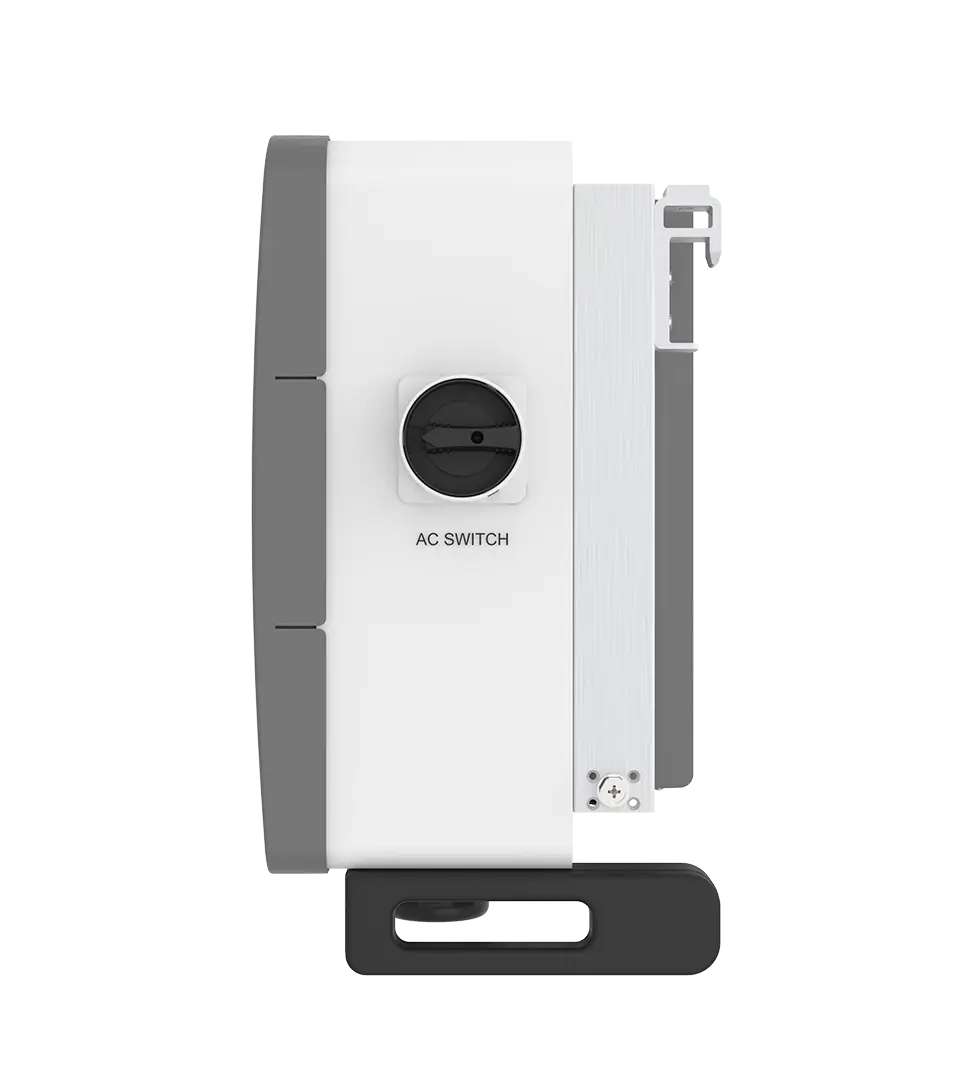

Tích hợp công tắc AC	Tùy chọn
Thông số chung
Kích thước (Rộng × Cao × Sâu)	1065 × 567 × 344.5 mm
Trọng lượng	91 kg
Cấu trúc liên kết	Không biến áp
Công suất tự tiêu thụ (đêm)	< 2 W
Dải nhiệt độ môi trường vận hành	-30 ~ +60°C
Độ ẩm tương đối	0 - 100%
Bảo vệ xâm nhập	IP66
Cách thức làm mát	Quạt làm mát thông minh
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, TOR, UNE 206006, UNE 206007-1, CEI 0-21, IEC61727, DEWA
Tiêu chuẩn an toàn / EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Đặc trưng

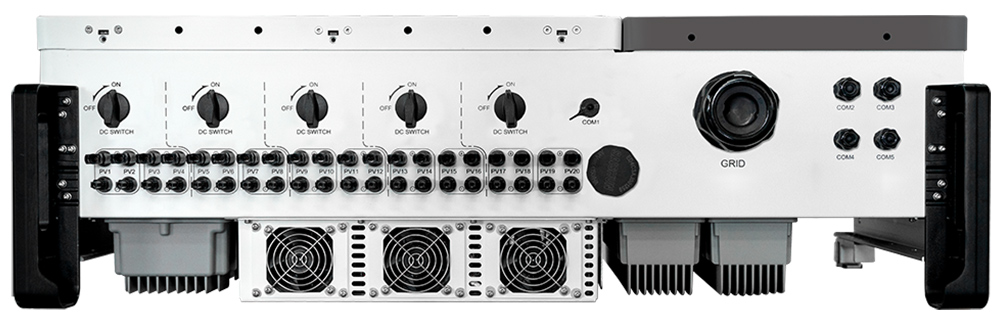

Kết nối DC	Đầu nối MC4
Kết nối AC	Thiết bị đầu cuối OT (tối đa 185mm²)
Hiển thị	LCD
Truyền thông	RS485, Tùy chọn: Wi-Fi, GPRS, PLC
